1、易熔塞應用說明
易熔塞屬于“熔化型”(“溫度型”)安全泄放裝置，它的動作取決于容器壁及容器內介質的溫度.

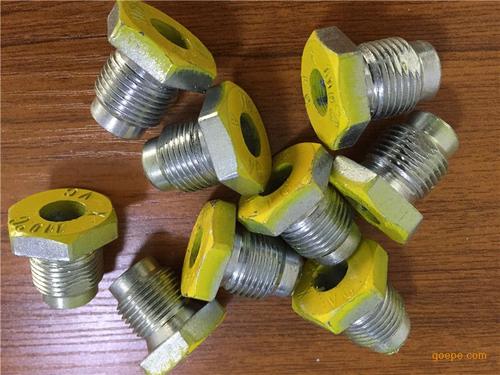

易熔塞是一種熔化型的安全泄壓裝置。它是一個鋼制的短管狀塞子，中間灌注有易熔合金，用塞子外面的螺紋與容器的管接頭聯接。當容器意外受熱，溫度升高時，易熔合金即被熔化，容器內氣體或液體即從塞子中原來填充有易熔合金的孔中排出。這種安全泄壓裝置只適用于防止器內氣體或液體由于溫度升高而造成超溫超壓。如果容器內由于其它原因超壓，但溫度并不升高，則此安全泄壓裝置是無效的。因?yàn)橐兹酆辖鹬挥性跍囟壬叩揭欢囟认虏艜?huì)熔化，器內壓力及超溫介質才能泄放。易熔合金的強度很低，所以這種裝置的泄放面積不能太大。由于這些原因，易熔塞只能裝設在壓力升高僅僅是由于溫度升高而無其它可能，安全泄放量又很小的壓力容器上。
建議同一容器安裝兩件易熔塞。建議同一容器(水介質液力偶合器)應同時具有“熔化型”(“溫度型”)安全泄放裝置與壓力型安全泄放裝置-易爆塞。
2、易爆塞-是一種壓力型安全泄放裝置即------防止偶合器爆裂的壓力保護塞(偶合器防爆塞).

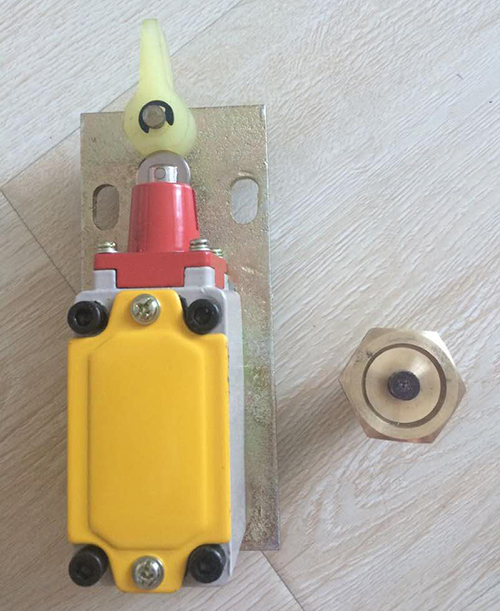

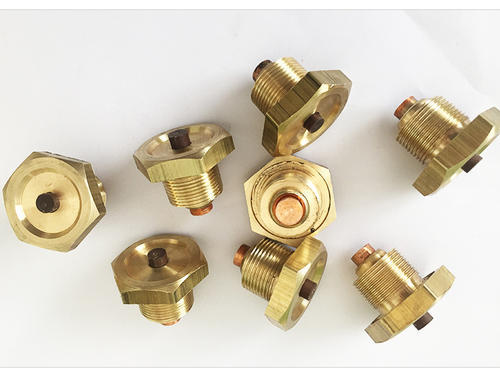

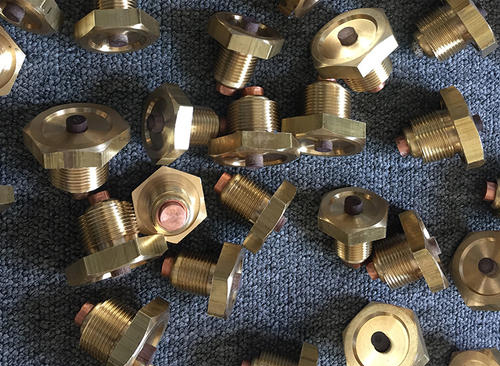

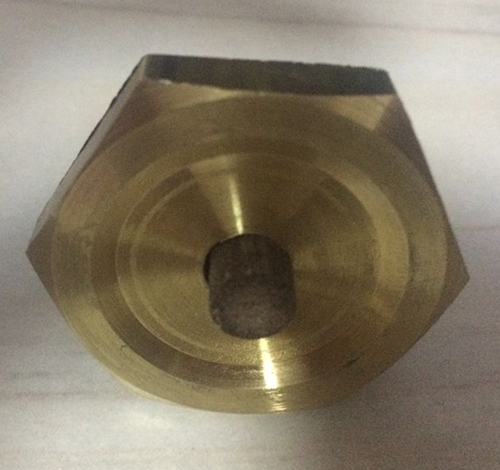

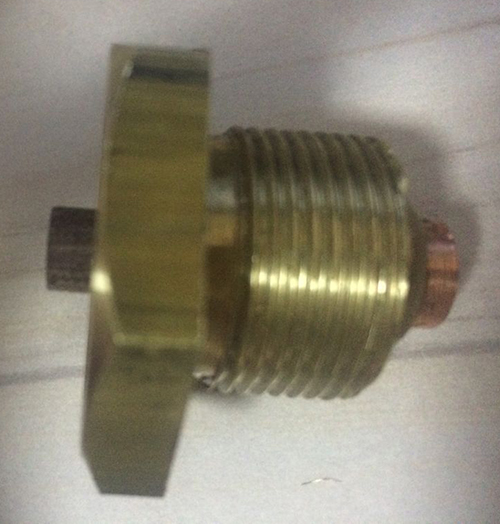

3:YOXWK型-防噴易熔塞即(防爆易熔塞)(包括兩部分:1旋緊在偶合器鋁殼體的帶彈出撥桿的塞體(開關元件),塞體的螺紋規格為M18*1.5或M24*1.5.2帶凸輪的行程開關及安裝支架)
一、用途:
隨著限矩型液力偶合器應用范圍的擴大，多種原因可使偶合器工作油溫急劇升高，導致裝于偶合器上的熱保護塞易熔合金熔化而噴油起到保護作用。但這種保護作用在某些環境下可能頻繁發生，不僅影響了偶合器正常工作，更造成了環境的嚴重污染，為解決溫升噴油問題，我們采用這套溫控開關，使其在溫度升到一定程度時導致開關動作，進而實現報警或電機的斷電，同樣達到保護電機和偶合器的目的。
二、結構原理
限矩型液力偶合器溫控開關是利用偶合器內油溫達到一定值時，使安裝于偶合器上的螺塞6中的滑桿5被推出，由于偶合器旋轉，滑桿5撥動撥桿4，撥桿4推動行程開關觸頭3，從而保證在油溫達到限定溫度值時，溫控開關中的行程開關動作，實行自動報警，通知現場維護人員采取措施。
行程開關內部接線為1 、2 、3、4個接線端子，其中1、2為常閉觸點，3、4為常開觸點。
三、安裝調整
安裝時使撥桿4，滑桿5的相互位置如圖所示，一定要使滑桿5與撥桿4端面距離控制在2 -3mm范圍內，平時不應亂動，螺塞6的安裝位置在偶合器外部軸向位移上，起保護作用時滑桿5移出約9mm。
四、技術性能指標
電氣參數： 0.8A 380VAC
0.14A 220VDC
行程開關型號： LXK3-20S/L
行程開關報警油溫： 120℃ （或按用戶要求）
五、注意事項
1、液力偶合器溫升報警后，再使用時需要由工作人員將螺塞6擰出，換上新的螺塞，同時將撥桿4重新復位。

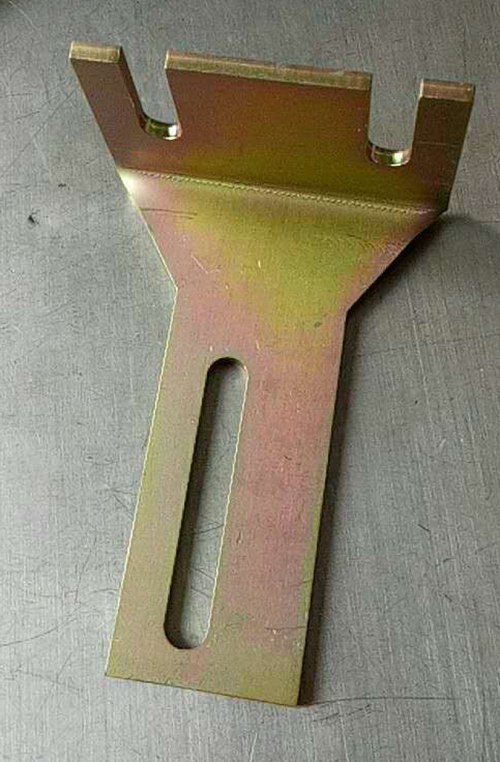

2、報警形式，用戶可根據自已的需要，接燈光或電鈴報警。用戶可根據偶合器安裝現場的實際情況，選擇合適的安裝溫控開關的位置，并制作相應的支架。
